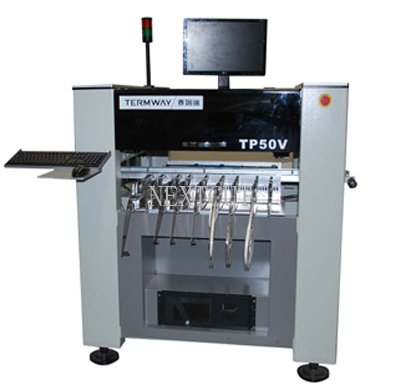

【商品簡介】： TP50V貼片機是一款全自動視覺貼片機，它通過真空吸嘴可以貼裝各種元件，是目前市場上性價比最高的全自動貼片設備。 本產品適合大部份SMD片狀元件0402, SOIC, PLCC及QFP IC；配置視覺對中系統，滿足高精密度0.5mm腳距之QFP IC或BGA等芯片的貼裝．除標準的圓形基準點外，方形的PCB焊盤和環型穿孔焊盤，也可作為基準點來識。
特點：
1.整機采用精密方形導軌，有效提高貼片精度。
2.整機采用獨特的光學棱鏡配合高清晰工業相機，完成高精密元器件的視覺對位貼裝。
3.配置視覺系統的貼片機，可以自動識別MARK點，有效提高貼片機生產效率和貼片精度。
4.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。
5.可選配自動吸嘴更換系統。
6.高性價比全自動貼片機，最適合中小規模生產、科研及個人使用。
7.可選購點膠頭，實現自動點膠的功能。
可選配件：
1、自動喂料器
2、IC盤式喂料器
3、傳輸導軌
4、自動換嘴系統
5、點膠系統
|
|
|
【技術參數】：
|
型號 |
TP50V
|
|
最大電路板面積
|
500×350mm
|
|
最大移動范圍
|
680×620mm
|
|
Z軸最大移動范圍
|
50mm
|
|
典型貼片速度
|
2600-3200cph
|
|
理論最大貼片速度
|
4000
|
|
貼片精度
|
±0.03mm
|
|
對位方式
|
視覺對位
|
|
可以貼裝元器件
|
0402以上阻容件和38mm以下IC
|
|
編程方式
|
自動數據導入/影像學習/鍵盤輸入
|
|
傳動方式
|
XY軸采用高精密滾珠絲杠
|
|
帶式喂料器
|
可選配8mm,12mm,16mm,24mm,32mm喂料器
|
|
短帶喂料器
|
8mm,12mm,16mm,24mm喂料器
|
|
喂料器數量
|
可以放置80個8MM喂料器，前后兩面各放置40個8mm喂料器
|
|
IC盤數目
|
最多2個
|
|
操作系統
|
WINDOWS XP
|
|
壓縮空氣
|
80psi（0.5Mpa） ，氣源需要 外接氣源
|
|
電源
|
220V,50Hz
|
|
重量
|
620kg
|
|
外形體積
|
1300×1000×1300mm
|
|
|
